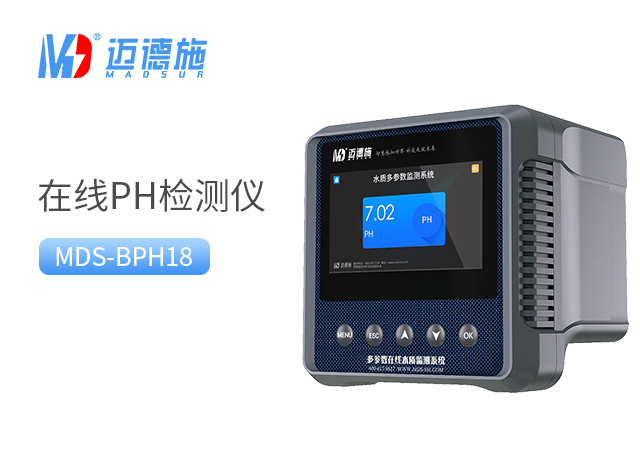

在线PH检测仪的结构及工作原理

在线PH检测仪是一种广泛应用于环保、水文、水利等领域的仪器，主要用于对水质进行实时PH值检测和分析。其结构和工作原理是理解其性能和正确使用的基础。本文将详细介绍在线PH检测仪的结构及工作原理。

一、在线PH检测仪的结构

在线PH检测仪主要由以下几个部分组成：

1、传感器部分：主要由PH电极、温度传感器和参考电极组成。PH电极用于测量溶液的PH值，温度传感器用于补偿温度对PH测量的影响，参考电极用于提供稳定的电位参考。

2、信号处理器部分：包括信号放大器、滤波器、AD转换器等。信号放大器用于放大PH电极和参考电极之间的电位差，滤波器用于消除噪声干扰，AD转换器用于将模拟信号转换为数字信号。

3、微处理器部分：包括CPU、内存、存储器等。CPU是整个系统的控制中心，内存用于存储程序和数据，存储器用于保存测量结果和校准数据。

4、输出部分：包括显示屏、报警装置和通讯接口等。显示屏用于显示测量结果和系统状态，报警装置用于发出异常情况警报，通讯接口用于与上位机或其他设备进行数据传输。

二、在线PH检测仪的工作原理

在线PH检测仪的工作原理基于PH电极和参考电极之间的电位差。当PH电极浸入溶液中时，溶液的氢离子（H+）会吸附到PH电极的表面，形成一定的电位差。这个电位差与溶液的PH值之间存在一定的函数关系。通过测量这个电位差，可以计算出溶液的PH值。

同时，温度传感器用于补偿温度对PH测量的影响。由于温度会影响电极的电位差和氢离子的扩散速度，因此需要在测量时考虑到温度的影响。通过在信号处理器中加入温度传感器和相应的算法，可以消除温度对PH测量的影响。

在线PH检测仪的信号处理器会对PH电极和参考电极之间的电位差进行放大和滤波，然后通过AD转换器将模拟信号转换为数字信号。微处理器会对数字信号进行处理，根据预先设定的校准系数进行修正，最终计算出溶液的PH值。同时，微处理器还会将测量结果存储在存储器中，以便后续查询和分析。

如果测量结果出现异常情况，如PH值超出预设范围，报警装置会发出警报。同时，微处理器会将异常情况记录在存储器中，并通过通讯接口将数据传输给上位机或其他设备。用户可以通过显示屏查看测量结果和系统状态，也可以通过通讯接口对仪器进行远程控制和参数设置。

总之，在线PH检测仪的结构和工作原理是理解其性能和正确使用的基础。通过了解其结构和工作原理，可以更好地选择和使用在线PH检测仪，为环境保护和水资源管理提供准确可靠的数据支持。
